Selo Mecânico Tipo 94
Selo de mola cônica para produtos viscosos
Selo Mecânico Tipo 94
Selo mecânico indicado para produtos viscosos e fluidos com concentração de sólidos, com mola única cônica que não trava.
- Pressão: até 14,5 bar
- Rotação: até 3.600 rpm
- Temperatura: -50 °C a 316 °C
Descrição do produto
O Tipo 94 absorve desalinhamentos do equipamento e é indicado para montagens internas e para trabalhos com concentração de sólidos. A mola única e cônica impede o travamento do selo.
Pode ser fornecido com O-ring em PTFE, o que o torna ideal para a indústria química. É aplicado nos setores petroquímico, químico, de papel e celulose e de águas residuais e industriais.
Características
Não trava em fluidos viscosos.
Mais vida útil em condições reais.
Indicado para produtos viscosos.
Opção para a indústria química.
Atende eixos nos dois padrões.
Luva, sobreposta e conexões de lavagem.
Ficha Técnica do Produto
Condições operacionais
Materiais de construção
| Faces de selagem | Combinação |
|---|---|
| Padrão | Carvão × aço CrMo |
| Opção | Carbeto de silício × carbeto de silício |
| Opção | Carbeto de tungstênio × carbeto de tungstênio |
Vedações secundárias – faixa de temperatura
| Material | Temperatura de trabalho |
|---|---|
| EPDM | -45 a 150 °C |
| FKM | -29 a 204 °C |
| Neoprene | -40 a 100 °C |
| Buna-N | -40 a 107 °C |
| FFKM | -40 a 316 °C |
| PTFE | -50 a 180 °C |

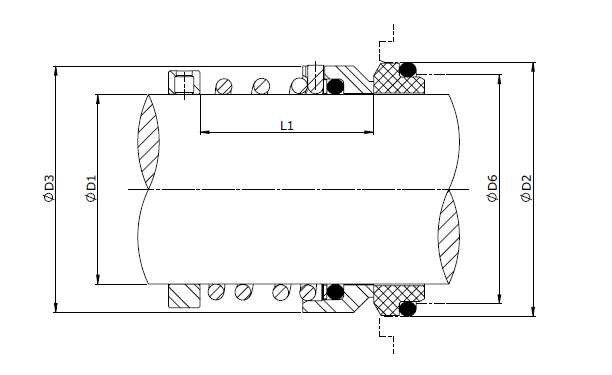

Desenho técnico
Dimensional – Tipo 94 (milímetros)
| Tam. | D1 (mm) | D2 (mm) | D3 (mm) | D6 (mm) | L1 (mm) |
|---|---|---|---|---|---|
| 0060 | 6 | 16 | 16 | 11,5 | 11,9 |
| 0080 | 8 | 19,2 | 18 | 15,5 | 16,9 |
| 0100 | 10 | 19,2 | 20 | 15,5 | 16,9 |
| 0120 | 12 | 21,6 | 22 | 17,5 | 17,4 |
| 0140 | 14 | 24,6 | 24 | 20,5 | 17,4 |
| 0150 | 15 | 24,6 | 25 | 20,5 | 17,4 |
| 0160 | 16 | 28 | 26 | 22 | 19,5 |
| 0180 | 18 | 30 | 31 | 24 | 20,5 |
| 0200 | 20 | 35 | 34 | 29,5 | 22 |
| 0220 | 22 | 35 | 36 | 29,5 | 23,5 |
| 0240 | 24 | 38 | 38 | 32 | 25 |
| 0250 | 25 | 38 | 39 | 32 | 26,5 |
| 0260 | 26 | 40 | 40 | 34 | 26,5 |
| 0280 | 28 | 42 | 42 | 36 | 26,5 |
| 0300 | 30 | 45 | 44 | 39,2 | 25 |
| 0350 | 35 | 52 | 49 | 46,2 | 28,5 |
| 0380 | 38 | 55 | 54 | 49,2 | 32,2 |
| 0400 | 40 | 58 | 56 | 52,2 | 34,7 |
| 0420 | 42 | 62 | 58 | 53,3 | 37,3 |
| 0450 | 45 | 64 | 61 | 55,3 | 39,2 |
| 0480 | 48 | 68,4 | 64 | 59,7 | 44,7 |
| 0500 | 50 | 69,3 | 66 | 60,8 | 45,7 |
| 0550 | 55 | 75,4 | 71 | 66,5 | 49 |
| 0580 | 58 | 78,4 | 75 | 69,5 | 52 |
| 0600 | 60 | 80,4 | 79 | 71,5 | 55 |
| 0650 | 65 | 85,4 | 85 | 76,5 | 54,3 |
| 0680 | 68 | 91,5 | 88 | 82,7 | 55,3 |
| 0700 | 70 | 92 | 90 | 83,0 | 56,3 |
| 0750 | 75 | 99 | 98 | 90,2 | 56,3 |
| 0800 | 80 | 104 | 103 | 95,2 | 59,3 |
Dimensional – Tipo 94 (polegadas)
| Tam. | D1 (pol) | D2 (mm) | D3 (mm) | D6 (mm) | L1 (mm) |
|---|---|---|---|---|---|
| 0063 | 1/4 | 16 | 16 | 11,9 | 11,9 |
| 0095 | 3/8 | 19,2 | 20 | 15,1 | 16,9 |
| 0127 | 1/2 | 21,6 | 22 | 17,5 | 17,4 |
| 0142 | 9/16 | 24,6 | 25 | 20,5 | 17,4 |
| 0158 | 5/8 | 28 | 26 | 22,3 | 19,5 |
| 0190 | 3/4 | 35 | 34 | 29,3 | 20,5 |
| 0222 | 7/8 | 35 | 36 | 29,3 | 23,5 |
| 0238 | 15/16 | 38 | 38 | 32,3 | 25 |
| 0254 | 1 | 38 | 39 | 32,3 | 26,5 |
| 0285 | 1 1/8 | 42 | 42 | 36,3 | 26,5 |
| 0317 | 1 1/4 | 48 | 46 | 42,3 | 28,5 |
| 0349 | 1 3/8 | 52 | 49 | 46,3 | 28,5 |
| 0381 | 1 1/2 | 55 | 54 | 49,3 | 32,2 |
| 0412 | 1 5/8 | 62 | 58 | 53,2 | 34,7 |
| 0444 | 1 3/4 | 64 | 61 | 55,2 | 39,2 |
| 0476 | 1 7/8 | 68,4 | 64 | 59,7 | 44,7 |
| 0508 | 2 | 71,3 | 68 | 62,5 | 45,7 |
| 0539 | 2 1/8 | 75,4 | 71 | 66,6 | 49 |
| 0571 | 2 1/4 | 78,4 | 78 | 69,6 | 52 |
| 0603 | 2 3/8 | 80,4 | 79 | 71,6 | 55 |
| 0635 | 2 1/2 | 85,4 | 85 | 76,6 | 54,3 |
| 0666 | 2 5/8 | 91,5 | 88 | 82,7 | 54,3 |
| 0698 | 2 3/4 | 92 | 90 | 83,2 | 56,3 |
| 0762 | 3 | 99 | 98 | 90,2 | 56,3 |
| 0793 | 3 1/8 | 104 | 103 | 95,2 | 59,3 |
Medidas em milímetros, exceto quando indicado. Consulte o desenho técnico para a referência de cada cota.
A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.
Dúvidas Frequentes
Para quais equipamentos o Tipo 94 é indicado?
O Tipo 94 é indicado para bombas centrífugas e hidráulicas, compressores, misturadores e agitadores com produtos viscosos ou com sólidos. Em caso de dúvida, nossa equipe técnica avalia a sua aplicação e indica a melhor configuração.
Quais materiais estão disponíveis?
O padrão é carvão × aço CrMo, com opções em carbeto de silício × carbeto de silício e carbeto de tungstênio × carbeto de tungstênio. Vedações em EPDM, FKM, Neoprene, Buna-N, FFKM ou PTFE/Tetra-V.
Onde encontro as medidas do Tipo 94?
Na Ficha Técnica desta página, com o desenho técnico e as tabelas dimensionais por tamanho de eixo.
A Duoll adapta o selo ao meu equipamento?
Sim. A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.
O Tipo 94 pode ser recuperado?
Sim. A Duoll faz a recuperação de selos mecânicos com inspeção, substituição de componentes desgastados, lapidação plana das faces e testes, com custo inferior ao de um selo novo.
Como solicitar um orçamento?
Clique em “Solicitar orçamento” para falar com a nossa equipe pelo WhatsApp, ligue para (11) 4173-5200 ou envie um e-mail para vendas@duoll.com.br. Informe o modelo, o diâmetro do eixo, o fluido, a pressão, a temperatura e a rotação de trabalho.
