Protetor de Mancal SE-164
Protetor de mancal com faces de selagem
Protetor de Mancal SE-164
Protetor de mancal que funciona como um selo mecânico e aumenta a vida útil dos rolamentos, isolando o mancal de partículas contaminantes.
- Pressão: vácuo até 8 bar
- Rotação: até 4.500 rpm
- Temperatura: -50 °C a 204 °C
Descrição do produto
O SE-164 funciona como um selo mecânico: suas faces são mantidas em contato por diversas molas distribuídas em sua circunferência. Suporta velocidades periféricas maiores e altas temperaturas.
Não gera calor e, portanto, diminui a necessidade de adição de óleo no mancal. O estojo em alumínio otimiza a relação entre peso e resistência estrutural. Sua principal vantagem é aumentar a vida útil dos rolamentos, pois o mancal fica totalmente isolado de partículas contaminantes.
Características
Mancal isolado de contaminantes.
Reduz a reposição de óleo.
Contato uniforme das faces.
Leve e estruturalmente resistente.
Suporta maiores velocidades periféricas.
Atende eixos nos dois padrões.
Ficha Técnica do Produto
Condições operacionais
Materiais de construção
| Componente | Materiais |
|---|---|
| Materiais das faces | AISI 316, carvão grafite, AISI 420 |
| Estojo | Alumínio |

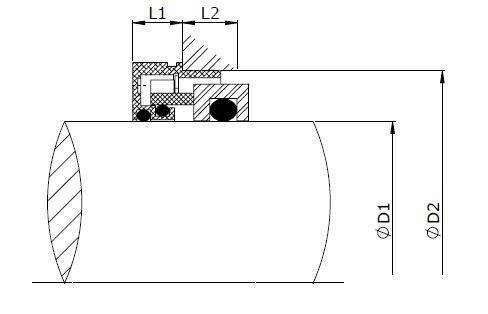

Desenho técnico
Dimensional – SE-164 (milímetros)
| D1 (mm) | D2 (mm) | L1 (mm) | L2 (mm) |
|---|---|---|---|
| 25 | 41,3 | 8,6 | 6,3 |
| 30 | 47 | 8,6 | 6,3 |
| 35 | 52 | 8,6 | 6,3 |
| 38 | 55 | 8,6 | 6,3 |
| 40 | 60 | 8,6 | 8 |
| 42 | 62 | 8,6 | 8 |
| 45 | 65 | 8,6 | 8 |
| 50 | 68 | 8,6 | 8 |
| 55 | 78 | 8,6 | 8 |
| 60 | 80 | 8,6 | 8 |
| 65 | 82 | 10,1 | 11,1 |
| 70 | 90 | 10,1 | 11,1 |
| 75 | 95 | 10,1 | 11,1 |
| 80 | 100 | 10,1 | 11,1 |
| 85 | 105 | 10,1 | 11,1 |
| 100 | 120 | 10,1 | 11,1 |
Dimensional – SE-164 (polegadas)
| D1 (pol) | D2 (mm) | L1 (mm) | L2 (mm) |
|---|---|---|---|
| 7/8 | 38,1 | 8,6 | 6,3 |
| 1 | 41,3 | 8,6 | 6,3 |
| 1.1/8 | 44,5 | 8,6 | 6,3 |
| 1.1/4 | 47,6 | 8,6 | 6,3 |
| 1.3/8 | 50,8 | 8,6 | 6,3 |
| 1.1/2 | 54 | 8,6 | 6,3 |
| 1.5/8 | 57,2 | 8,6 | 8 |
| 1.3/4 | 60,3 | 8,6 | 8 |
| 1.7/8 | 63,5 | 8,6 | 8 |
| 2 | 66,7 | 8,6 | 8 |
| 2.1/8 | 69,9 | 8,6 | 8 |
| 2.1/4 | 73 | 8,6 | 8 |
| 2.3/8 | 76,2 | 8,6 | 8 |
| 2.1/2 | 79,4 | 8,6 | 8 |
| 2.5/8 | 85,7 | 10,1 | 11,1 |
| 2.3/4 | 88,9 | 10,1 | 11,1 |
| 2.7/8 | 92,1 | 10,1 | 11,1 |
| 3 | 95,3 | 10,1 | 11,1 |
| 3.1/4 | 102 | 10,1 | 11,1 |
| 3.3/8 | 105 | 10,1 | 11,1 |
| 3.1/2 | 110 | 10,1 | 11,1 |
| 3.3/4 | 114 | 10,1 | 11,1 |
| 4 | 121 | 10,1 | 11,1 |
Dúvidas Frequentes
Para quais equipamentos o SE-164 é indicado?
O SE-164 é indicado para mancais de bombas, motores e equipamentos rotativos, para proteger os rolamentos contra contaminação. Em caso de dúvida, nossa equipe técnica avalia a sua aplicação e indica a melhor configuração.
Quais materiais estão disponíveis?
Faces em AISI 316, carvão grafite e AISI 420, com estojo em alumínio.
Onde encontro as medidas do SE-164?
Na Ficha Técnica desta página, com o desenho técnico e as tabelas dimensionais por tamanho de eixo.
O SE-164 pode ser recuperado?
Sim. A Duoll faz a recuperação de selos mecânicos com inspeção, substituição de componentes desgastados, lapidação plana das faces e testes, com custo inferior ao de um selo novo.
Como solicitar um orçamento?
Clique em “Solicitar orçamento” para falar com a nossa equipe pelo WhatsApp, ligue para (11) 4173-5200 ou envie um e-mail para vendas@duoll.com.br. Informe o modelo, o diâmetro do eixo, o fluido, a pressão, a temperatura e a rotação de trabalho.
