Selo Mecânico Tipo 53-54 / 53B-54B
Selo multimolas de dimensões reduzidas
Selo Mecânico Tipo 53-54 / 53B-54B
Selo mecânico deslizante de molas múltiplas, com dimensões reduzidas para montagem em caixas de selagem menores.
- Pressão: Tipo 53: até 13 bar · Tipo 53B/54B: até 52 bar
- Rotação: até 4.000 rpm
- Temperatura: -50 °C a 316 °C
Descrição do produto
Os tipos 53-54 / 53B-54B fazem parte da família 51-58 e foram projetados para resolver problemas de vedação que selos com elementos de borracha não solucionam. Operam com vedações secundárias em borracha ou PTFE e manuseiam satisfatoriamente todos os produtos químicos.
Com dimensões reduzidas, são ideais para caixas de selagem compactas. O modelo 54/54B é a versão com O-ring, e as versões B atendem pressões de até 52 bar.
Características
Para caixas de selagem compactas.
Distribuição uniforme da carga nas faces.
Vedações secundárias conforme o fluido.
Manuseia praticamente todos os produtos químicos.
Para pressões mais elevadas.
Luva, sobreposta e conexões de lavagem.
Ficha Técnica do Produto
Condições operacionais
Materiais de construção
| Componente | Padrão | Opcional |
|---|---|---|
| Face rotativa | Carvão | Carvão c/ antimônio, carbeto de silício, carbeto de tungstênio |
| Face estacionária | Óxido de alumina (cerâmica) | Carbeto de silício |
| Vedações secundárias | PTFE | Buna-N, EPDM, FKM, Neoprene, FFKM |
| Mola | AISI 316 | Monel, 20 CB-3 (Alloy 20) |
| Partes metálicas | AISI 316 | Monel, 20 CB-3 (Alloy 20) |
Vedações secundárias – faixa de temperatura
| Material | Temperatura de trabalho |
|---|---|
| EPDM | -45 a 150 °C |
| FKM | -29 a 204 °C |
| Neoprene | -40 a 100 °C |
| Buna-N | -40 a 107 °C |
| FFKM | -40 a 316 °C |
| PTFE | -50 a 180 °C |

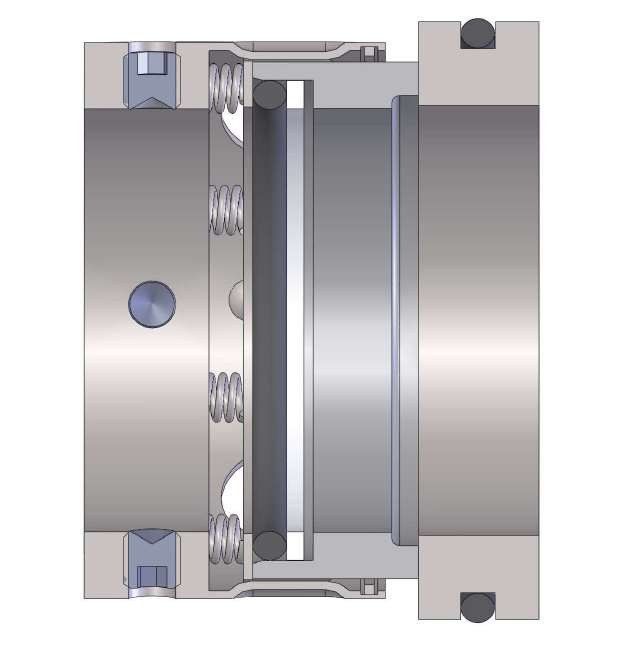

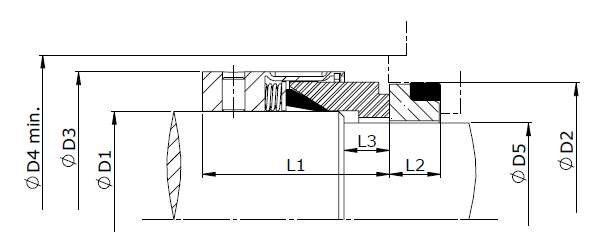

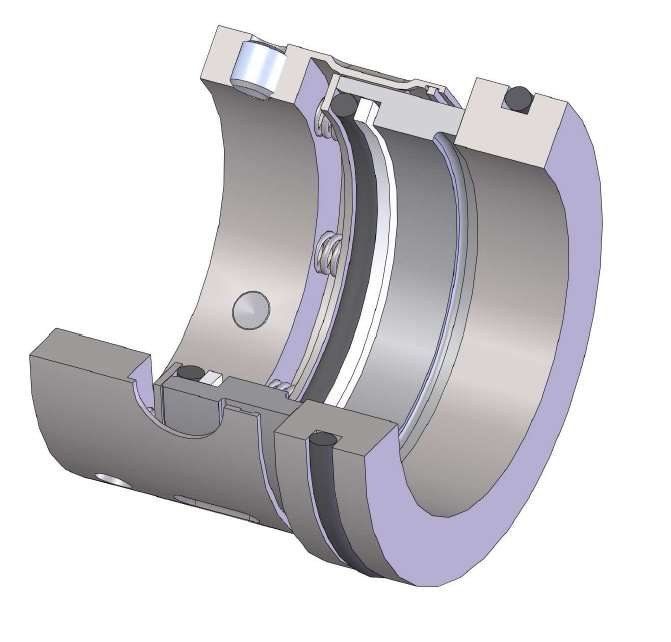

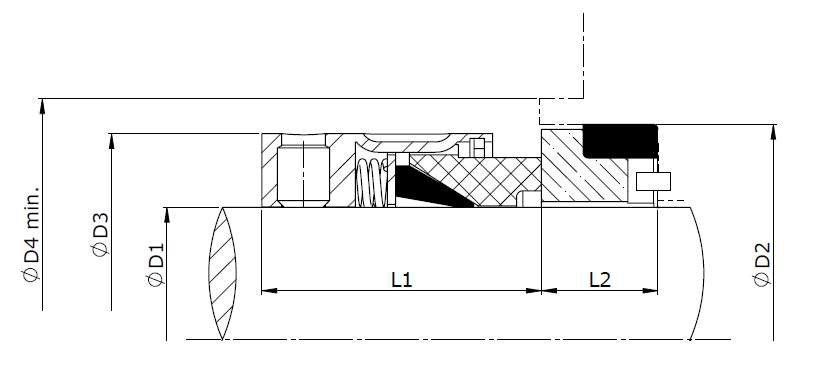

Desenhos técnicos

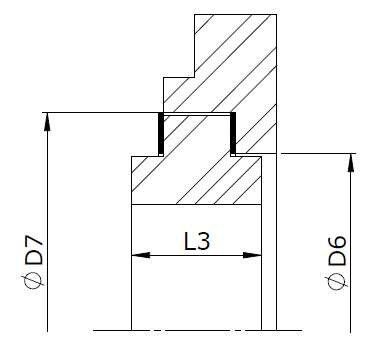

Dimensional – Tipo 53 / 54 (D6 e D7: modelo 54 com O-ring)
| Tam. | D1 (pol) | D2 (mm) | D3 (mm) | D4 (mm) | L1 (mm) | L2 (mm) | L3 (mm) | D6 (mm) | D7 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0127 | 1/2 | 23,8 | 23,8 | 27 | 23,8 | 7,9 | 20,6 | 27 | 37,2 |
| 0158 | 5/8 | 27,0 | 27,0 | 30,1 | 23,8 | 10,3 | 20,6 | 30,1 | 40,4 |
| 0190 | 3/4 | 30,1 | 30,1 | 33,3 | 23,8 | 10,3 | 20,6 | 33,3 | 43,6 |
| 0222 | 7/8 | 33,3 | 33,3 | 36,5 | 23,8 | 10,3 | 20,6 | 36,5 | 46,8 |
| 0254 | 1 | 36,5 | 36,5 | 39,7 | 25,4 | 11 | 20,6 | 39,7 | 49,9 |
| 0285 | 1 1/8 | 39,7 | 39,7 | 42,8 | 25,4 | 11 | 20,6 | 42,8 | 53,1 |
| 0317 | 1 1/4 | 42,8 | 42,8 | 46 | 25,4 | 11 | 20,6 | 46 | 56,3 |
| 0349 | 1 3/8 | 49,2 | 49,2 | 52,4 | 34,9 | 11 | 22,2 | 52,4 | 65,8 |
| 0381 | 1 1/2 | 49,2 | 49,2 | 52,4 | 28,6 | 11 | 22,2 | 52,4 | 65,8 |
| 0412 | 1 5/8 | 57,2 | 57,2 | 60,3 | 29,4 | 12,7 | 22,2 | 60,3 | 73,8 |
| 0444 | 1 3/4 | 58,7 | 58,7 | 61,9 | 34,9 | 12,7 | 22,2 | 61,9 | 75,3 |
| 0476 | 1 7/8 | 63,5 | 63,5 | 66,7 | 34,9 | 12,7 | 22,2 | 66,7 | 80,1 |
| 0508 | 2 | 66,7 | 66,7 | 69,9 | 34,9 | 12,7 | 25,4 | 69,9 | 86,5 |
| 0539 | 2 1/8 | 71,4 | 71,4 | 74,6 | 42,8 | 14,2 | 25,4 | 74,6 | 91,2 |
| 0571 | 2 1/4 | 72,2 | 72,2 | 75,4 | 34,9 | 14,2 | 25,4 | 75,4 | 92 |
| 0603 | 2 3/8 | 76,2 | 76,2 | 79,4 | 42,8 | 14,2 | 25,4 | 79,4 | 96 |
| 0635 | 2 1/2 | 79,4 | 79,4 | 82,6 | 34,9 | 14,2 | 25,4 | 82,6 | 99,2 |
| 0666 | 2 5/8 | 82,6 | 82,6 | 85,7 | 42,8 | 15,8 | 25,4 | 85,7 | 102,3 |
| 0698 | 2 3/4 | 85,7 | 85,7 | 88,9 | 42,8 | 15,8 | 25,4 | 88,9 | 105,5 |
| 0730 | 2 7/8 | 88,9 | 88,9 | 92,1 | 42,8 | 15,8 | 25,4 | 92,1 | 108,7 |
| 0762 | 3 | 92,1 | 92,1 | 95,3 | 42,8 | 15,8 | 25,4 | 95,3 | 111,9 |
| 0793 | 3 1/8 | 95,3 | 95,3 | 98,4 | 42,8 | 19,8 | 25,4 | 98,4 | 115 |
| 0825 | 3 1/4 | 98,4 | 98,4 | 101,6 | 42,8 | 19,8 | 25,4 | 101,6 | 118,2 |
| 0857 | 3 3/8 | 101,6 | 101,6 | 104,8 | 42,8 | 19,8 | 25,4 | 104,8 | 121,4 |
| 0889 | 3 1/2 | 104,8 | 104,8 | 108 | 42,8 | 19,8 | 25,4 | 108 | 124,6 |
| 0920 | 3 5/8 | 108 | 108 | 111,1 | 42,8 | 19,8 | 25,4 | 111,1 | 127,7 |
| 0952 | 3 3/4 | 111,1 | 111,1 | 114,3 | 42,8 | 19,8 | 25,4 | 114,3 | 130,9 |
| 0984 | 3 7/8 | 114,3 | 114,3 | 117,5 | 42,8 | 19,8 | 25,4 | 117,5 | 134,1 |
| 1016 | 4 | 117,5 | 117,5 | 120,7 | 42,8 | 19,8 | 25,4 | 120,7 | 137,3 |

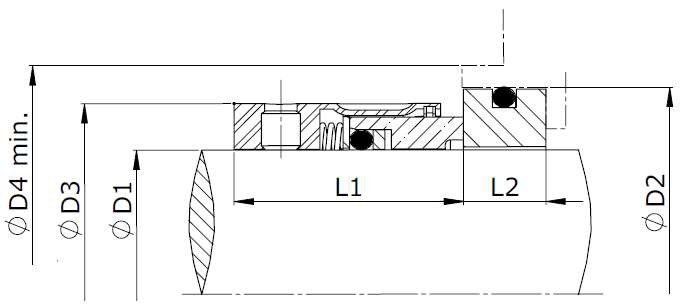

Dimensional – Tipo 53B / 54B
| Tam. | D1 (pol) | D2 (mm) | D3 (mm) | D4 (mm) | L1 (mm) | L2 (mm) | L3 (mm) |
|---|---|---|---|---|---|---|---|
| 0127 | 1/2 | 22,2 | 23,7 | 28,5 | 30,1 | 7,9 | 7,9 |
| 0158 | 5/8 | 25,4 | 26,9 | 31,7 | 30,1 | 7,9 | 7,9 |
| 0190 | 3/4 | 31,7 | 30,1 | 34,9 | 30,1 | 10,3 | 7,9 |
| 0222 | 7/8 | 34,9 | 33,3 | 38,1 | 31,7 | 10,3 | 7,9 |
| 0254 | 1 | 38,1 | 36,5 | 41,3 | 33,3 | 10,3 | 8,7 |
| 0285 | 1 1/8 | 41,2 | 39,7 | 44,5 | 34,9 | 11 | 8,7 |
| 0317 | 1 1/4 | 44,4 | 42,8 | 47,6 | 34,9 | 11 | 8,7 |
| 0349 | 1 3/8 | 44,4 | 49,2 | 54,0 | 42,8 | 11 | 8,7 |
| 0381 | 1 1/2 | 47,6 | 49,2 | 54,0 | 36,5 | 11 | 8,7 |
| 0412 | 1 5/8 | 50,8 | 57,2 | 61,9 | 40,5 | 11 | 11,1 |
| 0444 | 1 3/4 | 53,9 | 58,7 | 63,5 | 44,5 | 11 | 11,1 |
| 0476 | 1 7/8 | 60,3 | 63,5 | 68,2 | 44,5 | 12,7 | 11,1 |
| 0508 | 2 | 63,5 | 66,7 | 71,4 | 44,5 | 12,7 | 11,1 |
| 0539 | 2 1/8 | 66,6 | 71,4 | 76,2 | 52,4 | 12,7 | 12,7 |
| 0571 | 2 1/4 | 69,8 | 72,2 | 77,0 | 44,5 | 12,7 | 12,7 |
| 0603 | 2 3/8 | 76,2 | 76,2 | 80,9 | 52,4 | 14,2 | 12,7 |
| 0635 | 2 1/2 | 79,3 | 79,4 | 84,1 | 44,5 | 14,2 | 12,7 |
| 0666 | 2 5/8 | 82,5 | 82,6 | 87,3 | 52,4 | 14,2 | 12,7 |
| 0698 | 2 3/4 | 85,7 | 85,7 | 90,5 | 52,4 | 14,2 | 12,7 |
| 0730 | 2 7/8 | 85,7 | 88,9 | 93,6 | 52,4 | 15,8 | 12,7 |
| 0762 | 3 | 88,9 | 92,1 | 96,8 | 52,4 | 15,8 | 12,7 |
| 0793 | 3 1/8 | 95,2 | 95,3 | 100,0 | 52,4 | 15,8 | 14,3 |
| 0825 | 3 1/4 | 98,4 | 98,4 | 103,2 | 52,4 | 15,8 | 14,3 |
| 0857 | 3 3/8 | 101,6 | 101,6 | 106,3 | 52,4 | 19,8 | 14,3 |
| 0889 | 3 1/2 | 104,7 | 104,8 | 109,5 | 52,4 | 19,8 | 14,3 |
| 0920 | 3 5/8 | 107,9 | 108,0 | 112,7 | 52,4 | 19,8 | 14,3 |
| 0952 | 3 3/4 | 111,1 | 111,1 | 115,9 | 52,4 | 19,8 | 14,3 |
| 0984 | 3 7/8 | 114,3 | 114,3 | 119,0 | 52,4 | 19,8 | 14,3 |
| 1016 | 4 | 117,4 | 117,5 | 122,2 | 52,4 | 19,8 | 14,3 |
Medidas em milímetros, exceto quando indicado. Consulte o desenho técnico para a referência de cada cota.
A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.
Dúvidas Frequentes
Para quais equipamentos o Tipo 53-54 / 53B-54B é indicado?
O Tipo 53-54 / 53B-54B é indicado para bombas e equipamentos rotativos com caixas de selagem de dimensões reduzidas. Em caso de dúvida, nossa equipe técnica avalia a sua aplicação e indica a melhor configuração.
Quais materiais estão disponíveis?
Padrão com vedações em PTFE, face rotativa em carvão, face estacionária em cerâmica e metais em AISI 316. Opcionais em carbetos, FFKM, FKM, EPDM, Buna-N, Neoprene, Monel e Alloy 20.
Onde encontro as medidas do Tipo 53-54 / 53B-54B?
Na Ficha Técnica desta página, com o desenho técnico e as tabelas dimensionais por tamanho de eixo.
A Duoll adapta o selo ao meu equipamento?
Sim. A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.
O Tipo 53-54 / 53B-54B pode ser recuperado?
Sim. A Duoll faz a recuperação de selos mecânicos com inspeção, substituição de componentes desgastados, lapidação plana das faces e testes, com custo inferior ao de um selo novo.
Como solicitar um orçamento?
Clique em “Solicitar orçamento” para falar com a nossa equipe pelo WhatsApp, ligue para (11) 4173-5200 ou envie um e-mail para vendas@duoll.com.br. Informe o modelo, o diâmetro do eixo, o fluido, a pressão, a temperatura e a rotação de trabalho.
