Selo Mecânico Tipo 50 / 50B

Selo com fole de elastômero, versão balanceada até 82 bar

Selos Não Cartucho

Selo Mecânico Tipo 50 / 50B

Selo mecânico para bombas, compressores, misturadores, resfriadores e agitadores, com versão 50B para pressões de até 82 bar.

  • Pressão: Tipo 50: até 29 bar · Tipo 50B: até 82 bar
  • Rotação: até 4.000 rpm
  • Temperatura: -50 °C a 204 °C
Solicitar orçamento
Ver ficha técnica

Descrição do produto

O Tipo 50 atende processamento de alimentos, produtos petroquímicos, processos químicos, papel e celulose e águas residuais e industriais.

A versão 50B amplia o limite de pressão de 29 para 82 bar. A Duoll também projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo e sobreposta, que podem incluir conexões para circulação e lavagem.

Características

Versão 50B

Para pressões de até 82 bar.

Até 4.000 rpm

Para equipamentos de alta rotação.

Ampla aplicação

Alimentos, química, petroquímica, papel e celulose.

Materiais opcionais

Carbetos, Monel e Alloy 20.

Fole de elastômero

EPDM, FKM, Neoprene ou Buna-N.

Componentes sob medida

Luva, sobreposta e conexões de lavagem.

Ficha Técnica do Produto

Condições operacionais

PressãoTipo 50: até 29 bar · Tipo 50B: até 82 bar
Rotaçãoaté 4.000 rpm
Temperatura-50 °C a 204 °C

Materiais de construção

ComponentePadrãoOpcional
Face rotativaCarvãoCarvão c/ antimônio, carbeto de silício, carbeto de tungstênio
Face estacionáriaÓxido de alumina (cerâmica)Carbeto de silício, carbeto de tungstênio
Vedações secundáriasBuna-NEPDM, FKM, Neoprene
MolaAISI 316Monel, 20 CB-3 (Alloy 20)
Partes metálicasAISI 316Monel, 20 CB-3 (Alloy 20)

Vedações secundárias – faixa de temperatura

MaterialTemperatura de trabalho
EPDM-45 a 150 °C
FKM-29 a 204 °C
Neoprene-40 a 100 °C
Buna-N-40 a 107 °C

Desenhos técnicos

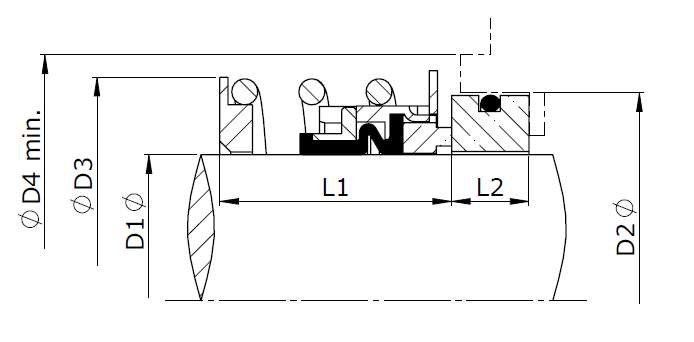

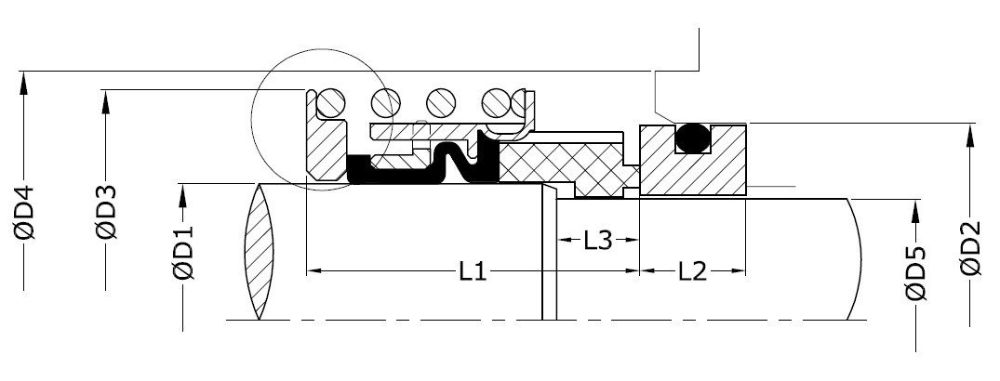

Desenho técnico – Selo Mecânico Tipo 50 / 50BDesenho técnico – Selo Mecânico Tipo 50 / 50B

Dimensional – Tipo 50

Tam.D1 (pol)D2 (mm)D3 (mm)D4 (mm)L1 (mm)L2 (mm)
0254141,346,050,825,411,1
02851 1/844,449,254,027,011,1
03171 1/447,652,457,227,011,1
03491 3/850,857,261,928,611,1
03811 1/253,960,365,128,611,1
04121 5/860,369,074,634,912,7
04441 3/463,569,977,834,912,7
04761 7/866,673,080,938,112,7
0508269,876,284,138,112,7
05392 1/876,282,692,142,814,3
05712 1/479,385,795,342,814,3
06032 3/882,588,998,446,014,3
06352 1/285,792,1101,646,014,3
06662 5/885,798,4109,549,215,8
06982 3/488,9101,6112,749,215,8
07302 7/895,2104,8115,952,415,8
0762398,4108,0119,052,415,8
07933 1/8101,6115,9127,055,519,8
08253 1/4104,7119,0130,255,519,8
08573 3/8107,9122,2133,455,519,8
08893 1/2111,1125,4139,755,519,8
09203 5/8114,3130,2144,458,719,8
09523 3/4117,4133,4147,658,719,8
09843 7/8120,6138,1152,458,719,8
10164123,8141,3155,658,719,8

Dimensional – Tipo 50B

Tam.D1 (pol)D2 (mm)D3 (mm)D4 (mm)D5 (mm)L1 (mm)L2 (mm)L3 (mm)
0254138,146,050,822,233,310,38,7
02851 1/841,349,254,025,434,911,18,7
03171 1/444,452,457,228,534,911,18,7
03491 3/847,657,261,931,736,511,18,7
03811 1/250,860,365,134,936,511,18,7
04121 5/853,969,074,638,144,511,111,1
04441 3/460,369,977,841,244,512,711,1
04761 7/863,573,080,944,447,612,711,1
0508266,676,284,147,647,612,711,1
05392 1/869,882,692,150,852,412,712,7
05712 1/476,285,795,353,952,414,312,7
06032 3/879,388,998,457,155,514,312,7
06352 1/282,592,1101,660,355,514,312,7
06662 5/885,798,4109,563,558,714,314,3
06982 3/485,7101,6112,766,658,715,814,3
07302 7/888,9104,8115,969,861,315,814,3
0762395,2108,0119,073,061,915,814,3
07933 1/895,2115,9127,073,065,115,815,9
08253 1/498,4119,0130,276,265,119,815,9
08573 3/8101,3122,2133,479,365,119,815,9
08893 1/2104,7125,4139,782,565,119,815,9
09203 5/8107,9130,2144,485,768,219,815,9
09523 3/4111,1133,4147,688,968,219,815,9
09843 7/8114,3138,1152,492,071,419,815,9
10164117,4141,3155,695,271,419,815,9

Medidas em milímetros, exceto quando indicado. Consulte o desenho técnico para a referência de cada cota.

A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.

Dúvidas Frequentes

O Tipo 50 / 50B é indicado para bombas centrífugas, compressores, misturadores, resfriadores e agitadores. Em caso de dúvida, nossa equipe técnica avalia a sua aplicação e indica a melhor configuração.

Padrão com face rotativa em carvão, face estacionária em cerâmica, elastômeros em Buna-N e metais em AISI 316. Opcionais em carbetos, EPDM, FKM, Neoprene, Monel e Alloy 20.

Na Ficha Técnica desta página, com o desenho técnico e as tabelas dimensionais por tamanho de eixo.

Sim. A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.

Sim. A Duoll faz a recuperação de selos mecânicos com inspeção, substituição de componentes desgastados, lapidação plana das faces e testes, com custo inferior ao de um selo novo.

Clique em “Solicitar orçamento” para falar com a nossa equipe pelo WhatsApp, ligue para (11) 4173-5200 ou envie um e-mail para vendas@duoll.com.br. Informe o modelo, o diâmetro do eixo, o fluido, a pressão, a temperatura e a rotação de trabalho.
