Selo Mecânico Tipo 42
Selo de propósito geral, padrão da indústria
Selo Mecânico Tipo 42
Selo de propósito geral em aço inoxidável, que se tornou padrão da indústria entre os fabricantes de bombas (OEM).
- Pressão: até 10 bar
- Rotação: até 3.600 rpm
- Temperatura: -50 °C a 204 °C
Descrição do produto
O Tipo 42 é feito em aço inoxidável e opera em diversos tipos de serviço. É aplicado em bombas centrífugas e hidráulicas, compressores, misturadores, resfriadores, agitadores e outros equipamentos de eixo rotativo.
Atende os setores automotivo, de processamento de alimentos, petroquímico, de papel e celulose e de águas residuais e industriais. Pode ser reparado em campo, o que reduz custos de substituição, tempo de parada e perda de receita.
Características
Amplamente adotado por fabricantes de bombas.
Resistente para diversos serviços.
Menos custo e tempo de parada.
Bombas, compressores, misturadores e agitadores.
Carvão × cerâmica, SiC × SiC ou Tungs × Tungs.
Luva, sobreposta e conexões de lavagem.
Ficha Técnica do Produto
Condições operacionais
Materiais de construção
| Faces de selagem | Combinação |
|---|---|
| Padrão | Carvão × cerâmica |
| Opção | Carbeto de silício × carbeto de silício |
| Opção | Carbeto de tungstênio × carbeto de tungstênio |
Vedações secundárias – faixa de temperatura
| Material | Temperatura de trabalho |
|---|---|
| EPDM | -45 a 150 °C |
| FKM | -29 a 204 °C |
| Neoprene | -40 a 100 °C |
| Buna-N | -40 a 107 °C |

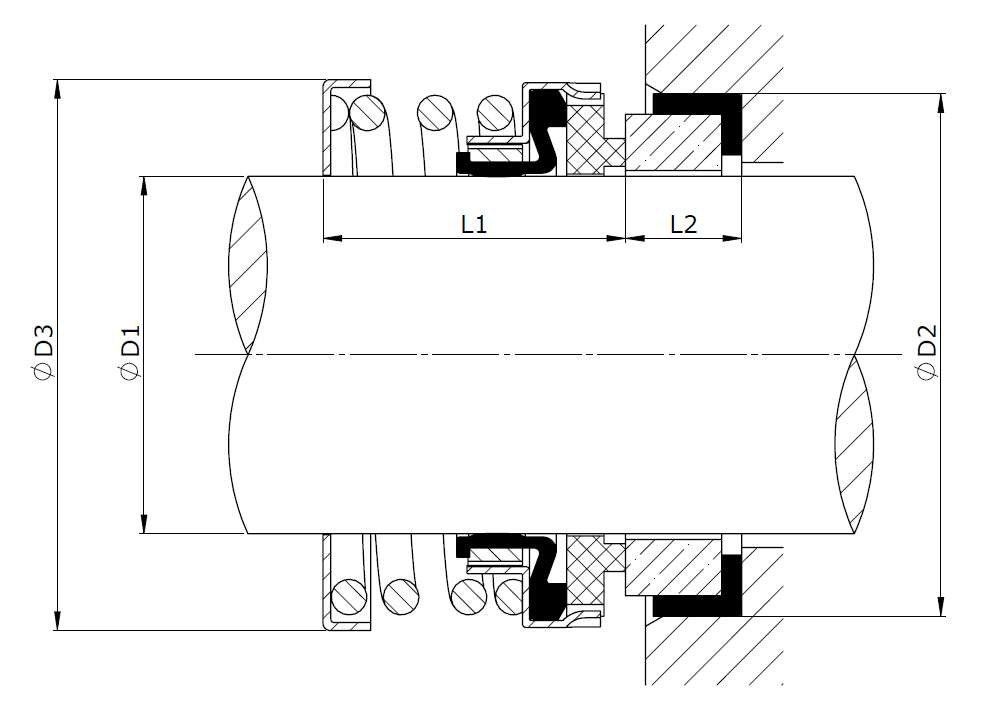

Desenho técnico
Dimensional – Tipo 42
| Tam. | D1 (pol) | D2 (mm) | D3 (mm) | L1 (mm) | L2 (mm) |
|---|---|---|---|---|---|
| 0095 | 3/8 | 22,23 | 20,62 | 20,63 | 7,92 |
| 0127 | 1/2 | 25,40 | 23,80 | 20,63 | 7,92 |
| 0158 | 5/8 | 31,75 | 27,00 | 22,23 | 10,31 |
| 0191 | 3/4 | 34,93 | 30,15 | 22,23 | 10,31 |
| 0222 | 7/8 | 38,10 | 33,32 | 23,80 | 10,31 |
| 0254 | 1 | 41,28 | 42,85 | 25,40 | 11,09 |
| 0285 | 1 1/8 | 44,45 | 46,00 | 26,97 | 11,09 |
| 0317 | 1 1/4 | 47,63 | 49,20 | 26,97 | 11,09 |
| 0349 | 1 3/8 | 50,80 | 52,37 | 28,58 | 11,09 |
| 0381 | 1 1/2 | 53,97 | 55,04 | 28,58 | 11,09 |
| 0412 | 1 5/8 | 60,33 | 63,50 | 34,93 | 12,70 |
| 0444 | 1 3/4 | 63,50 | 66,68 | 34,93 | 12,70 |
| 0476 | 1 7/8 | 66,68 | 69,85 | 38,10 | 12,70 |
| 0508 | 2 | 69,85 | 73,03 | 38,10 | 12,70 |
| 0539 | 2 1/8 | 76,20 | 76,20 | 42,85 | 14,27 |
| 0571 | 2 1/4 | 79,38 | 79,38 | 42,85 | 14,27 |
| 0603 | 2 3/8 | 82,55 | 82,55 | 46,02 | 14,27 |
| 0635 | 2 1/2 | 85,73 | 84,91 | 46,02 | 14,27 |
| 0666 | 2 5/8 | 85,73 | 88,90 | 49,20 | 15,88 |
| 0698 | 2 3/4 | 88,90 | 95,25 | 49,20 | 15,88 |
| 0730 | 2 7/8 | 95,25 | 98,43 | 52,37 | 15,88 |
| 0762 | 3 | 98,43 | 101,60 | 52,37 | 15,88 |
Medidas em milímetros, exceto quando indicado. Consulte o desenho técnico para a referência de cada cota.
A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.
Dúvidas Frequentes
Para quais equipamentos o Tipo 42 é indicado?
O Tipo 42 é indicado para bombas centrífugas e hidráulicas, compressores, misturadores, resfriadores e agitadores. Em caso de dúvida, nossa equipe técnica avalia a sua aplicação e indica a melhor configuração.
Quais materiais estão disponíveis?
O padrão é carvão × cerâmica, com opções em carbeto de silício × carbeto de silício e carbeto de tungstênio × carbeto de tungstênio. O fole pode ser em EPDM, FKM, Neoprene ou Buna-N.
Onde encontro as medidas do Tipo 42?
Na Ficha Técnica desta página, com o desenho técnico e as tabelas dimensionais por tamanho de eixo.
A Duoll adapta o selo ao meu equipamento?
Sim. A Duoll projeta componentes adicionais para adaptar o selo ao seu equipamento, como luva do eixo, sobreposta para a sede estacionária, conexões de circulação e lavagem e bucha de restrição.
O Tipo 42 pode ser recuperado?
Sim. A Duoll faz a recuperação de selos mecânicos com inspeção, substituição de componentes desgastados, lapidação plana das faces e testes, com custo inferior ao de um selo novo.
Como solicitar um orçamento?
Clique em “Solicitar orçamento” para falar com a nossa equipe pelo WhatsApp, ligue para (11) 4173-5200 ou envie um e-mail para vendas@duoll.com.br. Informe o modelo, o diâmetro do eixo, o fluido, a pressão, a temperatura e a rotação de trabalho.
